变频器的输入侧整流回路，它具有非线性，使输入电源的电压波形和电流波形发生畸变，配电网络中常接有功率因数补偿电容器及晶闸管整流装置等，当变频器同时接入网络中，在晶闸管换向时，将造成变频器输入电压波形畸变。当电容投入运行时，亦造成电源电压畸变。另外，配电网络三相电压不平衡也会使变频器的输入电压和电流波形发生畸变。    (1)输入电流波形的畸变。如果交一直一交电压型变频器计入配电网，三相电压通过三相全波整流电路整流后向电解电容充电，其充电电流的波形取决于整流电压和电容电压之差。充电电流使三相交流电流波形在原来基波分量的基础上叠加了高次谐波，使输入电流波形发生了畸变。    (2)配电网络三相电压不平衡使变频器输入电流波形发生畸变。    当配电网络电源电压不平衡时，变频器输入电压、电流波形都将发生畸变。    (3)配电网络同时接有功率补偿电容器及晶闸管整流器时，变频器输入电流波形的畸变常由于配电网络中接有功率因数补偿前容器及晶闸管整流装置等，当变频器同时接入网络中，在晶闸管换向时，将造成变频器输入电压波形发生畸变，如图7.7所示。

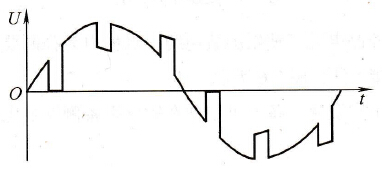

    图7.7    换相作用造成电源电压波形
